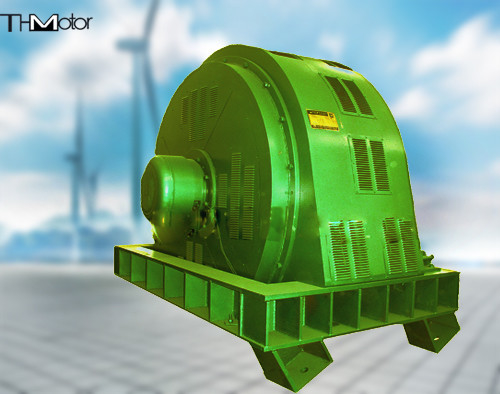

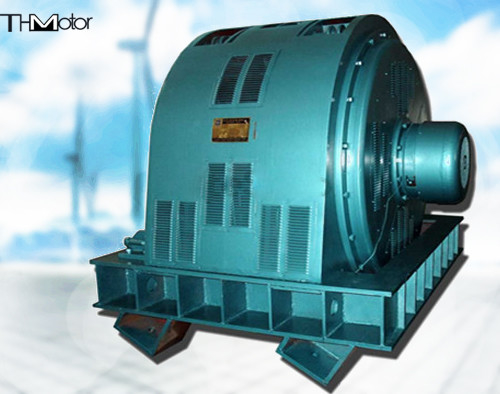

Αβούρτσιστη σύγχρονη μηχανή εναλλασσόμενου ρεύματος 3ph TXZ

TXZ Μεγάλη κλίμακα AC 3ph Brushless συγχρονισμένος κινητήρας για ορυχείο, εργοστάσιο άνθρακα, βιομηχανία τσιμέντου, μεγάλη ροπή εκκίνησης

Σύνοψη του προϊόντος

Συγχρονής κινητήρας σειράς TXZ, η κύρια ταχύτητα είναι 250r/min, αυτή η σειρά κινητήρων είναι εγκατεστημένη σε γωνία 30°, χρησιμοποιείται κυρίως για αποχέτευση σταθμούς άντλησης, τα επίπεδα προστασίας είναι κυρίως IP20, IP21,IP23

τύπος δομής
Μέθοδος ψύξης: Ο κινητήρας ψύχεται με IC81W ή IC91W.
Τάξη προστασίας: Εάν υπάρχουν εκτεθειμένα ενεργά μέρη μέσα στο κύριο περίβλημα του συγχρονισμένου κινητήρα, η τάξη προστασίας του περίβληματος είναι IP54.Εάν το κέλυφος έχει λάβει μέτρα προστασίας από σκόνη για τη μείωση της ποσότητας σκόνης, όλα τα εκτεθειμένα ενεργά μέρη μέσα στο κέλυφος, εκτός από τις περιέλιξεις, είναι όλα μονωμένα.

Μέθοδος εγκατάστασης: Σύμφωνα με τις απαιτήσεις αντιστοίχισης του συμπιεστή, η βασική δομή και η μέθοδος εγκατάστασης του κινητήρα μπορούν να παρασκευαστούν σε IM7311, IM7315, IM7312, IM7317, IM7115, κλπ.μεταξύ των οποίων:
α) IM7311 ∆ύο ρυμουλκήσεις τύπου καθίσματος, μία κυλινδρική επέκταση άξονα, οριζόντια εγκατάσταση, ανυψωμένα πόδια και ολόκληρη πλάκα κάτω;
β) IM7315 ∆ύο ρυμουλκήσεις τύπου καθίσματος, μία επέκταση άξονα φλάντζης, οριζόντια εγκατάσταση, ανυψωμένα πόδια και ολόκληρη πλάκα κάτω;
γ) IM7312 ∆ύο ρυμουλκήσεις τύπου καθίσματος, δύο κυλινδρικές επεκτάσεις άξονα, οριζόντια εγκατάσταση, ανυψωμένα πόδια και ολόκληρη πλάκα κάτω;
δ) IM7317 ∆ύο ρυμουλκούμενα τύπου καθίσματος, με ένα άκρο που είναι επέκταση άξονα φλάντζης, το άλλο άκρο είναι κυλινδρική επέκταση άξονα, εγκατεστημένη οριζόντια, τα πόδια είναι ανυψωμένα και υπάρχει ολόκληρη κάτω πλάκα.
ε) IM7115 ∆ιαθέσιμο ρυμουλκούμενο για το άκρο που δεν είναι το άξονα επέκτασης (το άκρο επέκτασης μοιράζεται ένα ρυμουλκούμενο με το φορτίο), μία επέκταση άξονα με φλάντζο, οριζόντια εγκατάσταση, ανυψωμένα πόδια,και ένα ολόκληρο κάτω πιάτο.

Οι κινητήρες με διαφορετικές μεθόδους ψύξης, επίπεδα προστασίας και μεθόδους εγκατάστασης μπορούν επίσης να κατασκευαστούν σύμφωνα με τις απαιτήσεις του χρήστη.

Η συνολική δομή του κινητήρα είναι μια τετραγωνική δομή κουτιού, με όμορφη εμφάνιση και συμπαγή δομή.,κουτί διασύνδεσης, ρουλεμάν, ψύκτη (συμπεριλαμβανομένου του προστατευτικού από διαρροές νερού), βάση κλπ. Ο κύριος κινητήρας είναι μια ανεξάρτητη κοιλότητα,ο διεγερτής εναλλασσόμενου ρεύματος και ο περιστρεφόμενος δίσκος μετακίνησης βρίσκονται εκτός του ελαστικού του ακροαριστερού καθίσματος χωρίς κίνησηΟ κύριος κινητήρας χρησιμοποιεί ένα σύστημα αεραγωγών, το οποίο ανταλλάσσεται με τον ψυκτικό αέρα στο πίσω άκρο του κύριου κινητήρα μέσω των οπών εξαερισμού που απομένουν στη βάση του κινητήρα.Εάν ο κινητήρας τροφοδοτείται από διπλή επέκταση άξοναΟ διεγερτής εναλλασσόμενου ρεύματος, ο περιστρεφόμενος δίσκος ευθυγραμμιστή και ο περιστροφέας του κύριου κινητήρα συνδέονται ομοαξονικά.και η κατεύθυνση διέγερσης διεισδύει στο εσωτερικό του περιστροφίου μέσω της κεντρικής τρύπας μολύβδου του άξονα.
