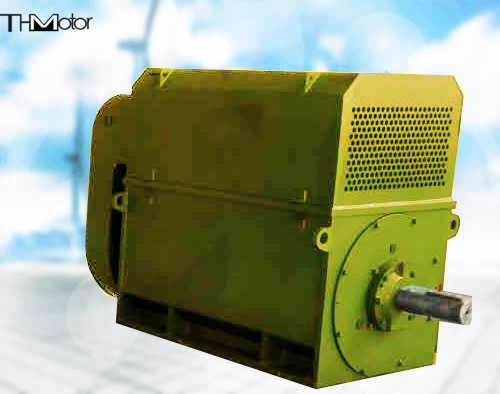

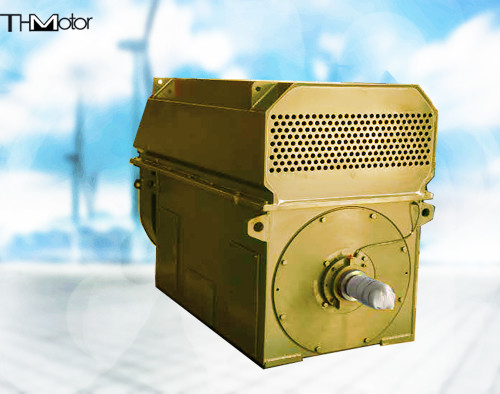

IEC GB TDMK Μεγάλος Σύγχρονος Κινητήρας

Κινητήρας TDMK(TM) σειράς TDMK600-32/2150 10KV

Επισκόπηση προϊόντος

Ο κινητήρας είναι οριζόντιος.
Επέκταση κυλινδρικού άξονα, άλλες μορφές σχεδίασης (χωρίς κλειδί) είναι προαιρετικές.
Βάση συγκόλλησης πλάκας, προαιρετική βάση τύπου κουτιού.
Υιοθετήστε συρόμενο ρουλεμάν (τύπου τελικού καλύμματος ή τύπου καθίσματος), σύνθετη λίπανση (ή σύνθετη λίπανση + λάδι υψηλής πίεσης).
Ο δακτύλιος ολίσθησης βρίσκεται έξω από το ρουλεμάν στο μη άκρο επέκτασης του άξονα και υπάρχει μια θέση εγκατάστασης κωδικοποιητή στο άκρο του περιστρεφόμενου άξονα. Το κάλυμμα του δακτυλίου ολίσθησης είναι στερεωμένο στο τελικό κάλυμμα.
Όπως φαίνεται από το άκρο επέκτασης του άξονα, το κύριο κουτί διασταύρωσης, το κουτί διασταύρωσης μέτρησης και η καλωδίωση του θερμαντήρα βρίσκονται στη δεξιά πλευρά της βάσης της μηχανής (ή στην αριστερή πλευρά σύμφωνα με τις απαιτήσεις του χρήστη).
Ένας ψύκτης αέρα-νερού με ανεμιστήρα ψύξης είναι εγκατεστημένος στην κορυφή (ή στο πλάι) του πλαισίου τύπου κουτιού.
Με πλάκα τοποθέτησης και μπουλόνια αγκύρωσης, προαιρετικά με πλάκα τοποθέτησης και μπουλόνια αγκύρωσης, η σύμβαση παραγγελίας χρειάζεται ειδικές οδηγίες.

Περιγραφή παραμέτρων κινητήρα TDMK(TM) σειράς TDMK500-36/2600 10KV
(1) Οι ονομαστικές παράμετροι του κινητήρα είναι συνεχείς βαθμολογίες με βάση το σύστημα εργασίας S1;
(2) Ονομαστική τάση: τα κοινά επίπεδα τάσης είναι 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Ονομαστική συχνότητα: 50Hz ή 60Hz,
(4) Απόλυτη πράσινη ποιότητα: Βαθμός F.
(5) Ονομαστικός συντελεστής ισχύος: 0,9 (προπορεύεται)
(6) Τα τυπικά σημεία μέτρησης θερμοκρασίας του κινητήρα έχουν διαμορφωθεί ως:
1. Στοιχείο μέτρησης θερμοκρασίας περιέλιξης στάτορα pt100, 2 για κάθε φάση, 6 συνολικά;
2. Ρουλεμάν μέτρησης και ανύψωσης στοιχείου pt100, 1 μπροστινό και πίσω ρουλεμάν το καθένα,
(7) Η ονομαστική τάση του θερμαντήρα απενεργοποίησης είναι 380V, μπορεί να επιλεγεί 220V,
(8) Η τιμή της αναλογίας της ροπής εκκίνησης προς την ονομαστική ροπή στην ονομαστική τάση: 1,6
Η τιμή της αναλογίας της ροπής ακινητοποίησης προς την ονομαστική ροπή στην ονομαστική τάση: 0,6
Η αναλογία της ροπής έλξης προς την ονομαστική ροπή στην ονομαστική τάση: 0,6
Η τιμή της αναλογίας του ρεύματος κλειδωμένου ρότορα προς το ονομαστικό ρεύμα στην ονομαστική τάση: 6,5.
