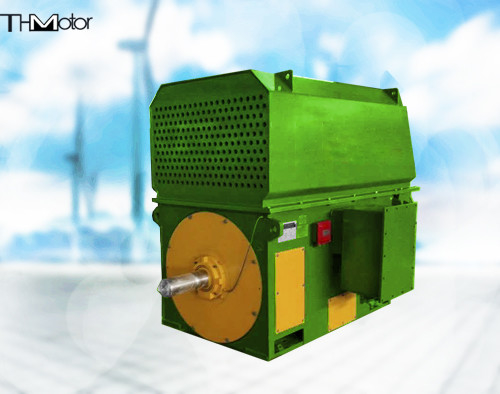

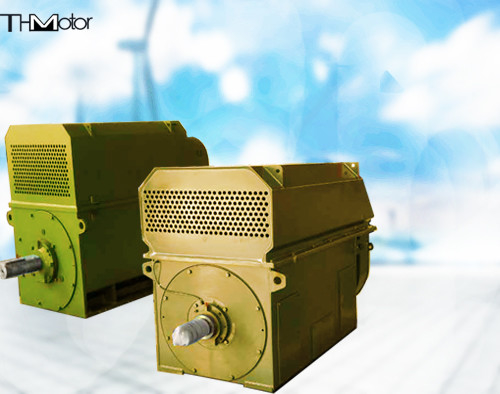

Μεγάλο σύγχρονο CE μηχανών μύλων άνθρακα μηχανών 10KV TDMK TM

Μεγάλη σύγχρονη μηχανή TDMK TM για το μύλο άνθρακα

Μηχανή TDMK500-36/2600 10KV

περιγραφή παραμέτρου
(1) οι εκτιμημένες παράμετροι της μηχανής είναι συνεχείς εκτιμήσεις βασισμένες στο S1 σύστημα εργασίας
(2) εκτιμημένη τάση: τα κοινά επίπεδα τάσης είναι 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V
(3) εκτιμημένη συχνότητα: 50Hz ή 60Hz,
(4) απόλυτος πράσινος βαθμός: Βαθμός Φ.
(5) εκτιμημένος παράγοντας δύναμης: 0,9 (οδήγηση)
(6) τα τυποποιημένα σημεία μέτρησης θερμοκρασίας της μηχανής διαμορφώνονται όπως:
1. Θερμοκρασία τυλίγματος στατών που μετρά το στοιχείο pt100, 2 για κάθε φάση, 6 στο σύνολο
2. Φέρον μετρώντας και ανυψωτικό στοιχείο pt100, 1 μπροστινό και πίσω μέρος που αντέχει κάθε ένα,
(7) η εκτιμημένη τάση της θερμάστρας κλεισίματος είναι 380V, 220V μπορεί να επιλεχτεί,
(8) η αξία της αναλογίας κλείνει βήμα-έξω στην εκτιμημένη ροπή στην εκτιμημένη τάση: 1.6
Η αξία της αναλογίας της ροπής στάβλων στην εκτιμημένη ροπή στην εκτιμημένη τάση: 0,6
Η αναλογία κλείνει τράβηγμα-μέσα στην εκτιμημένη ροπή στην εκτιμημένη τάση: 0,6
Η αξία της αναλογίας του κλειδωμένου ρεύματος στροφέων στο εκτιμημένο ρεύμα στην εκτιμημένη τάση: 6.5Structure περιγραφή
Η μέθοδος εξαερισμού και ψύξης αυτής της σειράς μηχανών μπορεί να επιλεχτεί από το χρήστη. Μπορεί να γίνει στην ανοικτή ψύξη εξαερισμού τύπων φυσική, η μέθοδος ψύξης είναι IC01, και μπορεί επίσης να γίνει σε έναν πλήρως εσωκλειόμενο εξαερισμό αγωγών και η μέθοδος ψύξης, η μέθοδος ψύξης είναι IC21 είναι επίσης κλειστή ψύξη αέρας-νερού, και η μέθοδος ψύξης είναι IC86W, IPOO, IP23, IP44 ή IP54. Η μηχανή αποτελείται από το στάτη, το στροφέα, το ρουλεμάν, το δαχτυλίδι συλλεκτών (δαχτυλίδι ολίσθησης) και άλλα συστατικά. Μπορεί να γίνει σε έναν τύπο παραθύρων ή ένα παραδοσιακό στρογγυλό πλαίσιο με μια δομή πιάτων βάσεων.
Ο πυρήνας στατών αποτελείται από τα low-loss ελασματοποιημένα εν ψυχρώ φύλλα χάλυβα πυριτίου που επιβάλλονται και που πιέζονται, και το τμήμα πυρήνων έχει την ακτινωτή τάφρο εξαερισμού για να βελτιώσει το δροσίζοντας κύκλο μέσα στη μηχανή. Το τύλιγμα στατών υιοθετεί τη διαμορφωμένη διπλός-συσσωρευμένη σπείρα κοντός-απόστασης για να βελτιώσει τη μαγνητική πιθανή αρμονική, και υιοθετεί το αντι-ηλεκτρικές μονώνοντας υλικό και τη δομή μετατροπής συχνότητας, και οι άκρες καθορίζονται σοβαρά και δεσμεύονται. , και υιοθετεί την κενή πίεσης διαδικασία χρωμάτων διαπότισης solvent-free (VPI), έτσι ώστε το διάγραμμα καλωδίων στατών και ο πυρήνας σιδήρου γίνονται ένα στερεό σύνολο, το οποίο έχει τα χαρακτηριστικά της άριστης και αξιόπιστης απόδοσης μόνωσης, της υψηλής μηχανικής δύναμης και της ισχυρής αντίστασης υγρασίας.
Το τύλιγμα στροφέων αποτελείται από τις μαγνητικές σπείρες βαθμού με τις στροφές διασκεδασμού θερμότητας. Κάθε καλώδιο μαγνητικών πόλων είναι ενωμένο στενά και διαμορφωμένο από το επίπεδο καλώδιο χαλκού. Η σύνδεση με τον περιστρεφόμενο άξονα υιοθετεί την ουρά περιστεριών ή την ουρά Τ. Πλήρως μετριασμένο windings χρησιμοποιείται.
Τα γλιστρώντας ρουλεμάν χρησιμοποιούνται, συνήθως ρουλεμάν ΚΑΠ τελών, και τα ρουλεμάν τύπων καθισμάτων μπορούν να χρησιμοποιηθούν. Το του οποίου είδος δομής, αυτό έχει τη σφαιρική self-aligning λειτουργία. Η γλιστρώντας φέρουσα δομή υιοθετεί τα μονώνοντας ρουλεμάν, και υπάρχει μια στηρίζοντας βούρτσα στο τέλος επέκτασης άξονων. Η μηχανή δεν μπορεί συνήθως να αντέξει την εξωτερική αξονική δύναμη, και η επιτρεπόμενη αξονική ορμή είναι ±0.5-±2rnm, και η κυλώντας φέρουσα δομή τύπων κάλυψης τελών μπορεί να χρησιμοποιηθεί.
Τρόπος διέγερσης αυτής της σειράς: η γενικά στατική thyristor συσκευή διέγερσης, άλλοι τύποι συσκευών διέγερσης επιτρέπεται.
