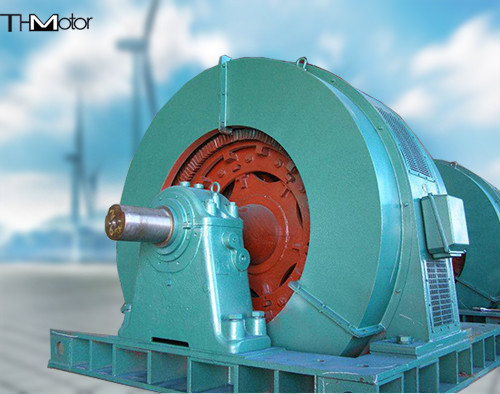

TAW 10000V AC Brushless Synchronous Motor Για εργοστάσιο άνθρακα Τσιμέντο 1000r/Min

TAW Μεγάλος συγχρονισμένος κινητήρας χωρίς βούρτσα για τη βιομηχανία τσιμέντου στα εργοστάσια άνθρακα

τεχνική παράμετρος:
Ονομαστική τάση: 3000V, 6000V, 10000V
Περιοχή ισχύος: 500 kW ~ 6300 kW
Κατηγορία συχνότητας:
Ποσό: S1
Σύγχρονη ταχύτητα: 1500, 1000r/min
Τάξη μόνωσης: Τάξη F
Υψόμετρο κέντρου άξονα: 630 mm
Απόδοση: συμφωνήθηκε από τον χρήστη και τον κατασκευαστή
Συντελεστής ισχύος: 0,9 (αρχηγός)
Η εγγυημένη τιμή του λόγου της ροπής εκτός σταδίου προς τη ονομαστική ροπή στη ονομαστική τάση είναι 1.7
Η εγγυημένη τιμή του λόγου ροπής στάθμευσης προς ονομαστική ροπή στη ονομαστική τάση είναι 1.0
Η εγγυημένη τιμή του λόγου της ροπής έλξης προς τη ονομαστική ροπή στη ονομαστική τάση είναι 0.7
Η εγγυημένη τιμή του λόγου του ρεύματος του κλειδωμένου ρότορα προς το ονομαστικό ρεύμα στη ονομαστική τάση είναι 7.0
Τεχνικά χαρακτηριστικά
Το βελτιστοποιημένο κύκλωμα αέρα, μαγνητικό κύκλωμα και σχεδιασμός κυκλώματος κάνουν τον κινητήρα να έχει καλή ηλεκτρική απόδοση, χαμηλό ηλεκτρομαγνητικό θόρυβο και ανώτερη υψηλή απόδοση και εξοικονόμηση ενέργειας.
Τριδιάστατο σχεδιασμό λογισμικού, συμπληρωμένο με λογισμικό ανάλυσης ANSYS, χρησιμοποιεί μέθοδο πεπερασμένων στοιχείων για την ανάλυση ηλεκτρομαγνητικού πεδίου, δομικού πεδίου, πεδίου θερμοκρασίας κλπ.για να εξασφαλιστεί η υψηλή αξιοπιστία του κινητήρα.
Με στερεή δομή μαγνητικού πόλου, μπορεί να χρησιμοποιηθεί για την κίνηση μεγάλων φορτίων περιστροφικής αδράνειας, όπως μηχανές συγκόλλησης και ανεμιστήρες σε χαλυβουργεία.
Η μέθοδος εκκίνησης του κινητήρα υιοθετεί μαλακή εκκίνηση και το σχήμα εκκίνησης καθορίζεται σύμφωνα με την ροπή αντίστασης και τη στιγμή αδράνειας του φορτίου.
Πεδίο εφαρμογής
Μπορεί να χρησιμοποιηθεί για την οδήγηση μεγάλων ροών αδράνειας εξοπλισμού όπως ανεμιστήρες, αντλίες και συμπιεστές.
