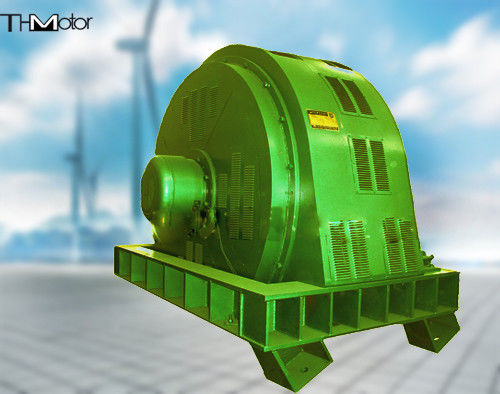

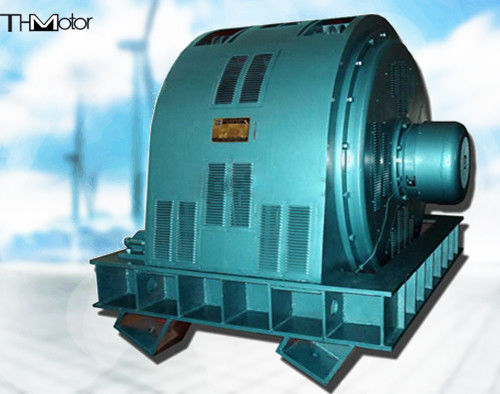

TXZ Μεγάλος Ασύγχρονος Κινητήρας Brushless 400-15000kw 3kv-11kv με Μεγάλη Ροπή Εκκίνησης για τη Βιομηχανία Εξόρυξης και Τσιμέντου

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	THMotor
Πιστοποίηση:	CE
Αριθμό μοντέλου:	TDMK400

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	USD 20000-100000
Συσκευασία λεπτομέρειες:	Ναυτιλιακή συσκευασία
Χρόνος παράδοσης:	70days
Δυνατότητα προσφοράς:	100SET/YEAR

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Εύρος ισχύος:	400-15000kW	Δυναμικό:	3KV-11KV
Φάσμα ταχύτητας:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Πόλοι:	60, 48, 40, 36, 32, 30, 24, 20
Συχνότητα:	50Hz, 60Hz	Μέθοδος Ψύξης:	IC01, IC37, IC81W
Ποσοστό IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Πρότυπο:	IEC, GB
Επισημαίνω:	TXZ AC 3ph ασύγχρονος κινητήρας χωρίς βούρτσα , TXZ μεταλλευτικό εργοστάσιο , TXZ εργοστάσιο άνθρακα κινητήρας

TXZ AC 3-φασικό Ασύγχρονο Συγχρονισμένο Κινητήρα

TXZ μεγάλης κλίμακας AC 3-φασικός ασύγχρονος συγχρονισμένος κινητήρας σχεδιασμένος για μύλους εξόρυξης, μύλους άνθρακα, εφαρμογές στη βιομηχανία τσιμέντου και άλλες βαρέως τύπου λειτουργίες που απαιτούν σημαντική ροπή εκκίνησης.

Επισκόπηση Προϊόντος

Ο συγχρονισμένος κινητήρας της σειράς TXZ λειτουργεί σε κύρια ταχύτητα 250 σ.α.λ. και εγκαθίσταται συνήθως σε γωνία 30°. Αυτοί οι κινητήρες χρησιμοποιούνται κυρίως για αντλιοστάσια αποστράγγισης και διατίθενται με βαθμούς προστασίας IP20, IP21 και IP23.

Δομική Διαμόρφωση

Μέθοδος Ψύξης: Οι κινητήρες ψύχονται χρησιμοποιώντας συστήματα ψύξης IC81W ή IC91W.

Κατηγορία Προστασίας: Όταν το κύριο περίβλημα περιέχει εκτεθειμένα ζωντανά μέρη, η κατηγορία προστασίας είναι IP54. Για περιβλήματα με μέτρα προστασίας από τη σκόνη όπου όλα τα εκτεθειμένα ζωντανά μέρη (εκτός από τις περιελίξεις) είναι μονωμένα, η κατηγορία προστασίας μπορεί να είναι IP44.

Μέθοδοι Εγκατάστασης

Οι διαθέσιμες διαμορφώσεις εγκατάστασης περιλαμβάνουν IM7311, IM7315, IM7312, IM7317 και IM7115 για να ταιριάζουν με συγκεκριμένες απαιτήσεις συμπιεστών:

IM7311: Δύο έδρανα τύπου καθίσματος, μία κυλινδρική προέκταση άξονα, οριζόντια εγκατάσταση με ανυψωμένα πόδια και πλήρη πλάκα βάσης
IM7315: Δύο έδρανα τύπου καθίσματος, μία προέκταση άξονα φλάντζας, οριζόντια εγκατάσταση με ανυψωμένα πόδια και πλήρη πλάκα βάσης
IM7312: Δύο έδρανα τύπου καθίσματος, δύο κυλινδρικές προεκτάσεις άξονα, οριζόντια εγκατάσταση με ανυψωμένα πόδια και πλήρη πλάκα βάσης
IM7317: Δύο έδρανα τύπου καθίσματος, μία προέκταση άξονα φλάντζας και μία κυλινδρική προέκταση άξονα, οριζόντια εγκατάσταση με ανυψωμένα πόδια και πλήρη πλάκα βάσης
IM7115: Ένα έδρανο καθίσματος για το μη άκρο προέκτασης άξονα (κοινό έδρανο με το φορτίο), μία προέκταση άξονα φλάντζας, οριζόντια εγκατάσταση με ανυψωμένα πόδια και πλήρη πλάκα βάσης

Προσαρμοσμένες διαμορφώσεις με διαφορετικές μεθόδους ψύξης, επίπεδα προστασίας και μεθόδους εγκατάστασης μπορούν να κατασκευαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις του χρήστη.

Κατασκευή Κινητήρα

Ο κινητήρας διαθέτει δομή τετράγωνου κουτιού με αισθητικά ευχάριστη εμφάνιση και συμπαγή σχεδιασμό. Βασικά εξαρτήματα περιλαμβάνουν στάτη, ρότορα, AC διεγέρτη, περιστρεφόμενο δίσκο μεταγωγής, στατική συσκευή διέγερσης, κουτί διακλάδωσης, έδρανα, ψύκτη (με προστατευτικό διαρροής νερού) και βάση.

Ο κύριος κινητήρας λειτουργεί ως ανεξάρτητη κοιλότητα, με τον AC διεγέρτη και τον περιστρεφόμενο δίσκο μεταγωγής τοποθετημένους έξω από το έδρανο του καθίσματος μη κίνησης. Ο κύριος κινητήρας χρησιμοποιεί ένα σύστημα αεραγωγού που ανταλλάσσει θερμότητα με τον αέρα ψύξης μέσω οπών εξαερισμού στη βάση του κινητήρα. Για κινήσεις διπλού άξονα, ο διεγέρτης και ο περιστρεφόμενος μεταγωγέας μπορούν να ενσωματωθούν εσωτερικά. Ο AC διεγέρτης, ο περιστρεφόμενος δίσκος ανορθωτή και ο κύριος ρότορας συνδέονται ομοαξονικά, με τα καλώδια διέγερσης να περνούν από την κεντρική οπή του άξονα.
