Σύγχρονη μηχανή 6kv μεγάλων κλιμάκων TDG για το χαλυβουργείο ανεμιστήρων φυσήματος

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	THMotor
Πιστοποίηση:	CE
Αριθμό μοντέλου:	TDMK400

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1set
Τιμή:	USD 20000-100000
Συσκευασία λεπτομέρειες:	Πλόιμη συσκευασία
Χρόνος παράδοσης:	70DAYS
Δυνατότητα προσφοράς:	100SET/YEAR

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία προϊόντος:	TDG 7800KW Large Scale Synchronous Motor For Blust Blower Steel Plant (Μεγάλη κλίμακα συγχρονισμένος	Πεδίο ισχύος:	400-15000kw
Τετάρτη:	6KV	Πεδίο ταχύτητας:	100, 125, 150, 167, 187,5, 200, 250, 300r/min
Πολωνοί:	60, 48, 40, 36, 32, 30, 24, 20	Συχνότητα:	50hz, 60hz
Μέθοδος ψύξης:	IC01, IC37, IC81W	Ποσοστό ΠΕ:	IP00, IP20, IP21, IP23, IP44, IP54, IP55
Τύπος:	IEC, ΜΒ
Επισημαίνω:	Σύγχρονη μηχανή μεγάλων κλιμάκων TDG , Μηχανή χαλυβουργείου ανεμιστήρων φυσήματος TDG , Μηχανή 6kv χαλυβουργείου ανεμιστήρων φυσήματος

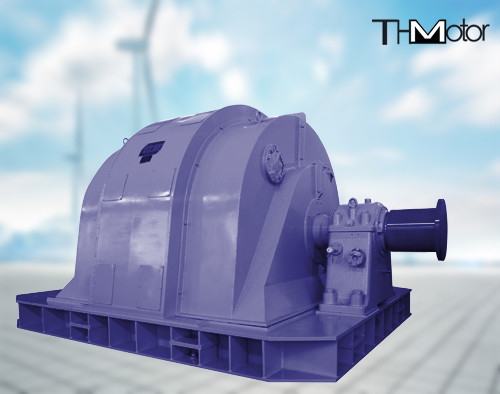

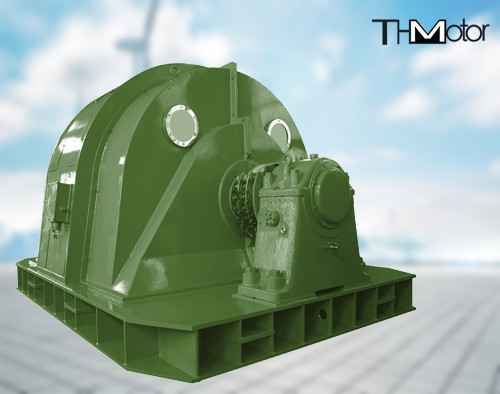

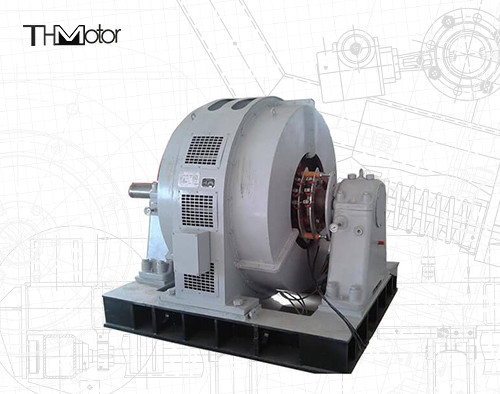

TDG 7800KW Large Scale Synchronous Motor For Blust Blower Steel Plant (Μεγάλη κλίμακα συγχρονισμένος κινητήρας για φουσκωτό ανθρακικό εργοστάσιο)

Σύνοψη του προϊόντος

Το TDG series high-power synchronous motor is the special products matched with steel plants sintering fan, can be used to power huge moment of inertia of the mechanical load, μπορεί να χρησιμοποιηθεί για να τροφοδοτήσει τεράστια στιγμή αδράνειας του μηχανικού φορτίου.such as blast furnace blower and air turbine compressor (όπως αναπνευστικό φούρνο και συμπιεστή αεριοστροφών).

Τα προϊόντα με μια λογική δομή, υψηλή απόδοση, απώλεια ροπής, οδήγηση μεγάλης αδράνειας μηχανικό φορτίο και δονήσεις μικρού, βολικό εγκατάσταση και συντήρηση,και άλλα αξιοσημείωτα χαρακτηριστικά.

Τεχνικές απαιτήσεις του ηλεκτρικού κινητήρα, χωρίς συγκεκριμένη τεχνική συμφωνία,τα υπόλοιπα είναι σύμφωνα με το εθνικό πρότυπο GB755 της σταθερής και περιστρεφόμενης απόδοσης μηχανών και τα πρότυπα της Διεθνούς Ηλεκτροτεχνικής Επιτροπής IEC.

Τα ηλεκτρικά μέρη, οι μηχανικές διαστάσεις, οι ανοχές είναι σύμφωνα με το πρότυπο GB1800-1804 και τα διεθνή πρότυπα ISO.

When starting, make sure that the motor Terminal voltage between 0.6~0.7 times the rated voltage. Όταν ξεκινάς, βεβαιώσου ότι η τάση του τερματικού κινητήρα είναι μεταξύ 0.6~0.7 φορές τη βαθμολογημένη τάση.Ο κινητήρας πρέπει να ταιριάξει με τις συσκευές διέγερσηςΔιασφαλίστε την επένδυση εξοπλισμού και το ρεύμα διέγερσης σάντουιτς έντονα ενθουσιασμένο όταν είναι τουλάχιστον 1,8 φορές το βαθμολογημένο ρεύμα πολλαπλών φορές.

Συχνότητα μετατροπής εκκίνησης: όταν η ηλεκτρική ισχύς είναι μεγαλύτερη από 7000kW, η συνιστώμενη συχνότητα μετατροπής εκκίνησης και αντιστοιχία των αντίστοιχων ιδιωτικών ψηφιακών συσκευών διέγερσης.

Μηχανή ψύξης μεθόδους για IC91W ή IC81W, motor with air-water cooler, ο τύπος εγκατάστασης είναι IM7311 ή IM1001, enclosure protection class IP44.Στύλος για ολόκληρη τη δομή χάλυβα, high strength alloy steel bolt for pole and polar to ensure good contact and

μπορεί να αντέξει το μηχανικό στρες που δημιουργείται κατά τη διάρκεια των υψηλών ταχύτητων.

Technical data of TDG series high-power synchronous motor (10kV) Ο κινητήρας είναι πολύ ισχυρός.

Προδιαγραφές προϊόντος

kW	Α	EFF %	Κλείσε /Μέσα	Tm /Tn	Mst /Mn	Τπ / Τn	(Jext) kg.m2	V	Α	Επικοινωνία
2000	222	96.2	6.5	2.01	1.85	1.4	4250	56	252	7311.01
2750	304	96.7	5.5	1.78	1.6	1.16	6500	59	276	7311.02
3300	364	96.9	5.84	1.75	1.71	1.24	9700	66	268	1001.02
3500	386	97	6.46	1.81	1.89	1.37	10500	69	262	7311.05
3600	397	97	6.28	1.79	1.84	1.33	10300	69	267	7311.05
4000	440	96.5	6.18	1.92	1.66	1.27	10500	78	258	7311.07
4200	462	96.5	5.88	1.87	1.58	1.21	11250	80	266	7311.07
4300	474	96.5	5.74	1.85	1.54	1.18	12500	81	269	7311.07
4600	506	96.5	5.37	1.79	1.44	1.11	14200	84	280	7311.07
5000	549	97.3	6.7	1.96	1.74	1.39	13500	91	268	7311.08
5300	582	97.3	6.33	1.91	1.64	1.31	13500	94	277	7311.08
6600	725	97.4	5.58	1.71	1.54	1.21	16250	109	344	7311.09
6900	758	97.3	5.34	1.68	1.47	1.16	17000	113	356	7311.09
7400	812	97.45	5.80	1.70	1.61	1.26	17000	120	344	7311.11
7800	855	97.5	5.51	1.66	1.52	1.2	/	124	357	7311.11
