Μικρές μικρές συνεχείς μηχανές ΣΥΝΕΧΏΝ μηχανών 115v 220v z2 υψηλής τάσης σειράς IEC Z2 CE

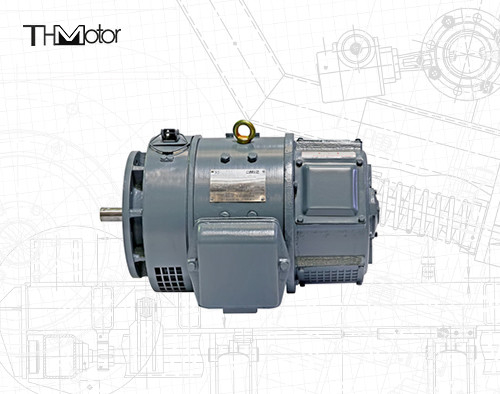

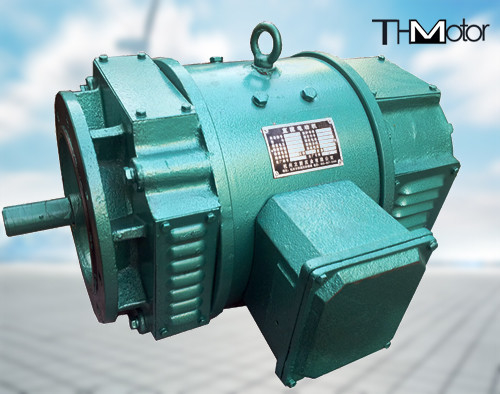

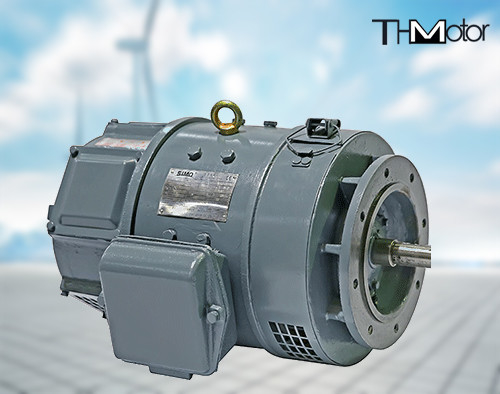

Μικροί κινητήρες συνεχούς ρεύματος της σειράς Z2

Σύνοψη του προϊόντος

Ι. Σύνοψη
1Οι μικροί κινητήρες συνεχούς ρεύματος της σειράς Z2 είναι τυποποιημένες σειρές μικρών κινητήρων συνεχούς ρεύματος που εκδίδονται από το Υπουργείο Μηχανικής Βιομηχανίας της Λαϊκής Δημοκρατίας της Κίνας JB1104-68.Έχει τα πλεονεκτήματα της αξιόπιστης απόδοσης και της χαμηλής τιμής, και εξακολουθεί να χρησιμοποιείται ευρέως σε μηχανήματα εκτύπωσης και βαφής, μηχανήματα συσκευασίας, μηχανήματα πλαστικών και άλλες βιομηχανίες.

2Οι μικροί κινητήρες συνεχούς ρεύματος της σειράς Z2 χωρίζονται σε 11 μεγέθη πλαισίου και κάθε μέγεθος πλαισίου έχει δύο μήκη πυρήνα.τα οποία είναι κατάλληλα για κανονικό περιβάλλον εργασίαςΟ κινητήρας χρησιμοποιείται για τη γενική μετάδοση, η γεννήτρια χρησιμοποιείται ως γενική παροχή ισχύος συνεχούς ρεύματος και η γεννήτρια ρύθμισης τάσης χρησιμοποιείται ως μπαταρία.

3. Τρόπος διέγερσης: Ο κινητήρας είναι παράκαμψη ή άλλη διέγερση με μια μικρή ποσότητα σταθερών τυλιγμών.
Η γεννήτρια είναι μαγνητική με σύνθετη διέγερση ή άλλη διέγερση (γεννήτρια με ονομαστική τάση 230 βολτ).η γεννήτρια ρύθμισης τάσης είναι μαγνητική παράλληλης διέγερσης (χωρίς κυκλική επικάλυψη διέγερσης).
Η άλλη μαγνητική τάση διέγερσης του κινητήρα αποτελείται από 110 βολτ ή 220 βολτ.
Η ονομαστική τάση του κινητήρα είναι 110 βολτ, και υπάρχει μόνο μία ξεχωριστά διεγερμένη τάση 110 βολτ.

4Ο κινητήρας μπορεί να κινείται με ζώνη σε V, τροχιά ή ελαστική ζεύξη, και το ρουλέν του κινητήρα δεν χρησιμοποιείται για αξιακή ώθηση.

5Οι κινητήρες της σειράς Z2 μπορούν να μετατραπούν σε υγρούς τροπικούς (TH) κινητήρες συνεχούς ρεύματος με ιδιότητες ανθεκτικές στην υγρασία, στη μούχλα και στον καπνό για χρήση σε υγρές τροπικές περιοχές σύμφωνα με τις απαιτήσεις χρήσης.που θα πρέπει να συμφωνηθούν χωριστά.
Η σειρά Z2 2-11# μπορεί επίσης να μετατραπεί σε παράγωγο μηχανισμό του ταχομέτρου ZYS-A.

6Οι βασικές σειρές κινητήρων της σειράς Z2 είναι αυτοαναπνευστικοί κινητήρες.η ροπή μειώνεται ανάλογα με τη μείωση της ταχύτητας.

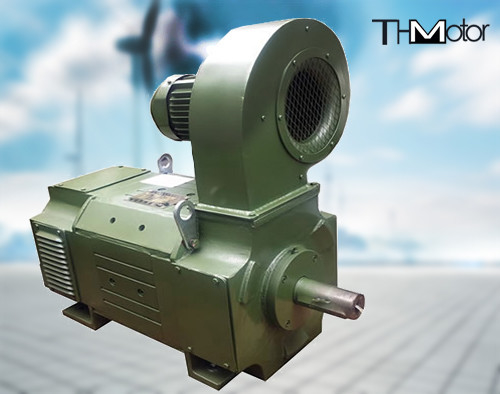

7Οι κινητήρες της σειράς Z2 6-11 μπορούν επίσης να κατασκευαστούν σε εξωτερικό τύπο δομής ανεμιστήρα, και ο ανεμιστήρας εγκαθίσταται πάνω από το εξώφυλλο του άξονα.

8Οι κινητήρες της σειράς Z2 είναι μικροί κινητήρες συνεχούς ρεύματος για γενική βιομηχανική χρήση.1 και ικανότητα υπερφόρτωσης όχι μεγαλύτερη από 1Η γεννήτρια μπορεί να χρησιμοποιηθεί ως τροφοδοσία ενέργειας.φωτισμός ή άλλη παροχή ενέργειας σταθερής τάσης.

Δεύτερον, η δομή και ο τύπος εγκατάστασης
1Ο κινητήρας είναι μια μονόδρομη κυκλική επέκταση άξονα, σύμφωνα με τις απαιτήσεις του χρήστη.Οι κινητήρες 1-6 μπορούν να μεταδίδουν ονομαστική ροπή σύμφωνα με τον 4ο τρόπο μετάδοσης της επισκόπησης, ενώ το πλαίσιο αριθ. 7-11, η επέκταση του άξονα στο τέλος του μετατροπέα τροφοδοτείται από μια ζεύξη, η οποία μπορεί να μεταφέρει ονομαστική ροπή,και χρησιμοποιεί μια τριγωνική Η ζώνη τύπου τροχιά οδήγηση σπείρα μπορεί να μεταδώσει μόνο το 50% της ονομαστικής ροπής.
2Η θέση του κιβωτίου εξόδου του οριζόντιου κινητήρα, από την άκρη της επέκτασης του άξονα, βρίσκεται στην αριστερή πλευρά της βάσης της μηχανής.η θέση του κουτιού εξόδου μπορεί να γίνει στη δεξιά πλευρά της βάσης της μηχανής, αλλά πρέπει να προσδιορίζεται κατά την παραγγελία.
3Οι κινητήρες συνεχούς ρεύματος της σειράς Z2 μπορούν να λειτουργούν κανονικά σε προχωρημένη ή ανάποδη περιστροφή.
4Η κατεύθυνση περιστροφής των γεννήτριων σειράς Z2 και των γεννήτριων ρύθμισης τάσης θεωρείται αντίστροφη προς τα ρολόγια από το άκρο επέκτασης του άξονα.μπορεί επίσης να κατασκευαστεί σε γεννήτριες περιστροφής με την κατεύθυνση των ρολογιών ή γεννήτριες ρύθμισης τάσης, αλλά πρέπει να σημειώνεται κατά την παραγγελία.
5Οι γεννήτριες της σειράς Z2 και οι γεννήτριες ρύθμισης τάσης μπορούν να προμηθευτούνται ως πλήρες σύνολο γεννήτρων που ταιριάζουν με τους τρι-φασικούς ασυνήθιστους κινητήρες της σειράς Y σύμφωνα με τις απαιτήσεις της παραγγελίας.
6Η ονομαστική ισχύς της γεννήτριας ρύθμισης τάσης είναι η ισχύς κατά τη μέση τάση (135 βολτ για 110/160 βολτ και 270 βολτ για 220/320 βολτ).Όταν η τάση είναι υψηλότερη από τη μέση τάσηΔύναμη, όταν η τάση είναι χαμηλότερη από τη μέση τάση, το ρεύμα εξόδου του δεν είναι μεγαλύτερο από το ρεύμα ονομαστικής ισχύος.
7Η γεννήτρια συνεχούς ρεύματος ή η γεννήτρια ρεύματος που ρυθμίζει την τάση είναι μόνο ένας τύπος οριζόντιου τύπου με πόδια στη βάση.
3Περιγραφή του μοντέλου
Το Z σημαίνει "άμεση" ροή, το 2 σημαίνει το δεύτερο εθνικό τελικό σχέδιο, ο αριθμός μετά την οριζόντια γραμμή σημαίνει τον αριθμό του πλαισίου και το μήκος του πυρήνα σιδήρου.,και το 2 αντιπροσωπεύει τον μακρύ σιδηρούν πυρήνα.
4. Απόδοση προϊόντος
1Η τάση της τροχιάς της βασικής σειράς κινητήρων συνεχούς ρεύματος είναι 1110V. Υπάρχουν δύο τύποι 220V και η ονομαστική ταχύτητα είναι 3000r/min, 1500r/min, 1000r/min, 750r/min και 600r/min.
2Η ονομαστική τάση της βασικής σειράς γεννήτριων συνεχούς ρεύματος είναι 115V και 230V, και η ονομαστική ταχύτητα είναι 2850r/min, 1450r/min, nfn960r/min, συνολικά 3 τύποι.
3Η ονομαστική τάση της βασικής σειράς γεννήσεων συνεχούς ρεύματος είναι 110V/160V και 220V/320V, και η ονομαστική ταχύτητα είναι 2850r/min και 1450r/min.
4Εκτός από τους παραπάνω τρεις κινητήρες βασικής σειράς, η τάση της τροχοφόρας είναι 180V, τα τεχνικά δεδομένα εμφανίζονται στον πίνακα 6 και η τάση της τροχοφόρας είναι 440V.
5Εκτός από τα παραπάνω στοιχεία,κάθε κινητήρας οποιασδήποτε προδιαγραφής μπορεί να παράγεται σε άλλα επίπεδα τάσης (αλλά όχι μεγαλύτερη από τη μέγιστη τάση που επιτρέπει η προδιαγραφή) και αντίστοιχη ισχύς και ταχύτητα, αλλά θα πρέπει να διαπραγματεύονται ξεχωριστά.
