Z4 Τεχνουργήματα Τρίψεως Μεταλλικών Μεταλλουργική Βιομηχανία Μηχανές συνεχούς ρεύματος 1500 στροφές ανά λεπτό

Μηχανές για την κατασκευή ηλεκτρικών συσσωρευτών και συσκευών για την κατασκευή ηλεκτρικών συσσωρευτών

Σύνοψη του προϊόντος

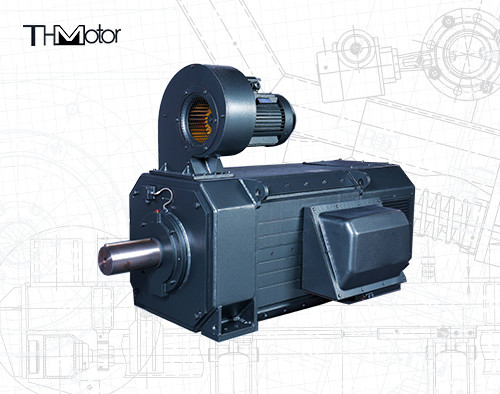

Οι κινητήρες συνεχούς ρεύματος της σειράς Z4 μπορούν να χρησιμοποιηθούν ευρέως σε διάφορους βιομηχανικούς τομείς, όπως οι κυλίνδροι της μεταλλουργικής βιομηχανίας, τα εργαλεία κοπής μετάλλων,

για την κατασκευή χαρτιού, τη βαφή και την υφαντίαση, την εκτύπωση, το τσιμέντο, τα μηχανήματα εκτόξευσης πλαστικών υλών κλπ.το εύρος σταθερού ρυθμού κίνησης και αδύναμης μαγνητικής ρύθμισης ταχύτητας προς τα πάνω μπορεί να φθάσει το 10,0-3,0 φορές της ονομαστικής ταχύτητας, και η σταθερή ροπή μειώνει την τάση της στροφής και η ρύθμιση της ταχύτητας προς τα κάτω μπορεί να είναι τόσο χαμηλή όσο 20r/min.

Οι εξωτερικές διαστάσεις εγκατάστασης αυτής της σειράς κινητήρων συμμορφώνονται με το διεθνές πρότυπο IEC72, με εξαίρεση την αξιωτική διάσταση "B" μεταξύ των δύο οπών των ποδιών.

Οι επιδόσεις και οι τεχνικές απαιτήσεις αυτής της σειράς κινητήρων μπορούν να αξιολογηθούν σύμφωνα με το πρότυπο της Διεθνούς Ηλεκτροτεχνικής Επιτροπής,IEC34-1 ή το εθνικό πρότυπο Δυτικής Γερμανίας DIN57530.

Η σειρά αυτή κινητήρων υιοθετεί μια πολυγωνική δομή με υψηλή χρησιμοποίηση χώρου.και μπορεί να αντέξει τις συνθήκες εργασίας της παλμούσας τάσης και της ταχείας αλλαγής ρεύματος (αλλαγή φορτίου)Οι στύλοι είναι εγκατεστημένοι με ακριβή τοποθέτηση και επομένως καλή μετατόπιση.

Ο βαθμός μόνωσης του κινητήρα είναι F και υιοθετείται η αξιόπιστη δομή μόνωσης και η διαδικασία εμποτισμού για να εξασφαλιστεί σταθερή απόδοση μόνωσης και καλή διάχυση θερμότητας.

Η σειρά αυτή κινητήρων έχει τα χαρακτηριστικά του μικρού μεγέθους, της καλής απόδοσης, του ελαφρού βάρους, της υψηλής ισχύος, της υψηλής απόδοσης και της υψηλής αξιοπιστίας.και μπορεί να ανταγωνιστεί με τους κινητήρες του διεθνούς προηγμένου επιπέδου.

Ο κινητήρας μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα χωρίς εξωτερικό αντιδραστήρα εξομάλυνσης με τροφοδοσία τροφοδοσίας με τριστάσιο πλήρως ελεγχόμενο ευθυγραμμιστή γέφυρας.Ο κινητήρας με ονομαστική τάση 160V τροφοδοτείται από μονοφασική παροχή ισχύος γέφυραςΣε αυτό το σημείο, το κύκλωμα της τροφοδοσίας πρέπει να συνδεθεί με έναν αντιδραστήρα για να καταστείλει το παλμικό ρεύμα.

2. Δομή εισαγωγή

Ο κινητήρας συνεχούς ρεύματος της σειράς Z4 υιοθετεί μια οκτάγωνη πλήρως επικαλυμμένη δομή, η οποία όχι μόνο έχει υψηλό ποσοστό χρησιμοποίησης χώρου,αλλά μπορεί επίσης να αντέξει τις δυναμικές αλλαγές ρεύματος και ταχείας φόρτωσης ρεύματος όταν τροφοδοτείται από ένα στατικό διορθωτή.

Η βασική μέθοδος ψύξης του κινητήρα είναι IC06, δηλαδή ο εξωτερικός εξαερισμός με το δικό του ανεμιστήρα. Μπορεί επίσης να είναι IC17, δηλαδή η είσοδος ψύξης του αέρα είναι ένας σωλήνας, και η έξοδος είναι μια εξατμιστική βρύση;μπορεί επίσης να είναι IC37, δηλαδή, η είσοδος και η έξοδος ψύξης του αέρα είναι σωλήνες.Βλέπε πίνακα 1 για τον όγκο αέρα ψύξηςΤο βασικό επίπεδο προστασίας ολόκληρης της σειράς κινητήρων είναι IP21S.

Η θέση του κιβωτίου εξόδου του κινητήρα παρατηρείται από το τέλος του κιβωτίου μεταφοράς (όχι το τέλος του μετατροπέα) στη δεξιά πλευρά του πλαισίου (δηλαδή το μπροστινό κουτί).Εάν ο χρήστης απαιτεί το κουτί εξόδου να τοποθετηθεί στην άλλη πλευρά του πλαισίουΟ άξονας του κινητήρα είναι ουσιαστικά μια επέκταση ενός άξονα και η κατεύθυνση του άξονα που βλέπει προς το πλαίσιο εξόδου (θετικό πλαίσιο) είναι ο αριστερός άξονας.Εάν ο χρήστης χρειάζεταιΗ βασική κατεύθυνση περιστροφής του άξονα θεωρείται από το άκρο του μετατροπέα ως αντίστροφη προς τα ρολόγια.Ο τρόπος μετάδοσης του κινητήρα είναι ελαστική ζεύξηΜπορεί επίσης να χρησιμοποιηθεί σε κατάσταση μεταφοράς με μια ορισμένη ακτινοβολία (μεταφορά ζώνης ή ταχυτήτων) και η επιτρεπόμενη ακτινοβολία δεν πρέπει να είναι μεγαλύτερη από την τιμή της καμπύλης στο προσάρτημα Β.

3Οδηγίες παραγγελίας

1Πριν από την παραγγελία, ελέγξτε το δείγμα προϊόντος για να προσδιορίσετε τις προδιαγραφές του μοντέλου και άλλα δεδομένα του απαιτούμενου προϊόντος,και να επιλέξουν όσο το δυνατόν περισσότερο τα προϊόντα τυποποιημένης προδιαγραφής που αναφέρονται στο δείγμαΠαρακαλείσθε να αναφέρετε το μοντέλο του κινητήρα, την ισχύ, την τάση, την ταχύτητα περιστροφής, τον τρόπο διέγερσης, την τάση διέγερσης και τη μορφή κατασκευαστικής εγκατάστασης και άλλα στοιχεία στη σύμβαση παραγγελίας,όπως Z4-180-31 37KW 440V 1000r/min χωριστά διεγερμένη 180V, οριζόντια με τα πόδια ή IMB3.
2Όταν υπάρχουν ειδικές απαιτήσεις για το προϊόν, όπως διπλή επέκταση άξονα, αντίστροφη θέση του κιβωτίου του κιβωτίου εξόδου, αντίστροφη περιστροφή του άξονα κλπ.,πρέπει να αναφέρεται σαφώς στη σύμβαση.
3Εάν οι απαιτούμενες ποικιλίες και προδιαγραφές δεν απαριθμούνται στον παρόντα κατάλογο ή υπάρχουν άλλες ειδικές απαιτήσεις,η σύμβαση ή η συμφωνία δοκιμαστικής παραγωγής πρέπει να υπογράφεται μετά από διαπραγμάτευση και συμφωνία μεταξύ των δύο μερών.
4. Εκτός από το κλειδί επέκτασης άξονα του κινητήρα, όλα τα εξαρτήματα δεν περιλαμβάνονται στο πεδίο της προμήθειας.Παρακαλείστε να αναφέρετε εκ των προτέρων τα απαιτούμενα εξαρτήματα ή ανταλλακτικά στη σύμβασηΟνομασία, προδιαγραφές και ποσότητα.
5Εάν το περιβάλλον χρήσης είναι ειδικό, πρέπει να μετατραπεί σε υγρό τροπικό τύπο, δηλώστε "TH" μετά το αρχικό μοντέλο.
