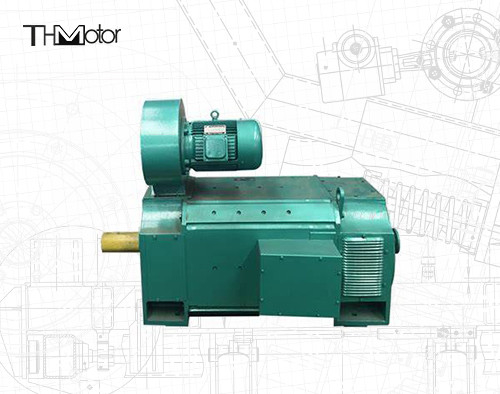

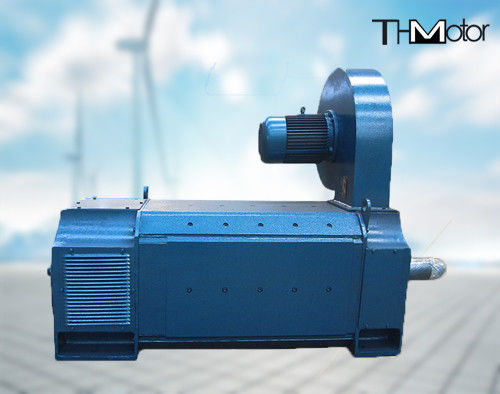

ZSN4 DC κινητήρας κίνησης τσιμέντου περιστρεφόμενος φούρνος DC κινητήρας IC37 IC81W





Ο κινητήρας συνεχούς ρεύματος σειράς ZSN4 είναι ένα νέο προϊόν που αναπτύχθηκε από το εργοστάσιό μας με βάση τον κινητήρα συνεχούς ρεύματος Z4 και σύμφωνα με τις συνθήκες λειτουργίας της κύριας κίνησης του περιστροφικού κλιβάνου στο εργοστάσιο τσιμέντου.
Αυτή η σειρά κινητήρων υιοθετεί μια πολυγωνική δομή με υψηλή εκμετάλλευση χώρου. Το στέλεχος του στάτη είναι τύπου ελασματοποιημένου, το οποίο είναι κατάλληλο για παροχή ρεύματος ανορθωτή και μπορεί να αντέξει τις συνθήκες λειτουργίας παλλόμενου ρεύματος και ταχείας αλλαγής ρεύματος (αλλαγή φορτίου). Η κλάση μόνωσης του κινητήρα είναι F και υιοθετείται αξιόπιστη δομή μόνωσης και διαδικασία εμποτισμού για να εξασφαλιστεί σταθερή απόδοση μόνωσης και καλή απαγωγή θερμότητας. Σύμφωνα με τις συγκεκριμένες συνθήκες λειτουργίας του περιστροφικού κλιβάνου τσιμέντου, έχει σχεδιαστεί και κατασκευαστεί έτσι ώστε η ροπή εκκίνησης του κινητήρα να μπορεί να φτάσει τις 2,5 φορές την ονομαστική ροπή. Στοχεύοντας στο σκονισμένο περιβάλλον του εργοστασίου τσιμέντου, υιοθετείται η μέθοδος ψύξης αεραγωγού για να εξασφαλιστεί η ασφαλής και αξιόπιστη λειτουργία του κινητήρα στο σκληρό περιβάλλον με μεγάλη σκόνη.
Οι εξωτερικές διαστάσεις εγκατάστασης αυτής της σειράς κινητήρων συμμορφώνονται με το διεθνές πρότυπο IEC72 εκτός από τη διαμήκη διάσταση "B" μεταξύ των δύο οπών κάτω γωνίας.

Απόδοση κινητήρα:
1. Ο κινητήρας θα πρέπει να είναι ονομαστικός για να λειτουργεί υπό τις ακόλουθες συνθήκες χρήσης:
1.1. Το υψόμετρο δεν πρέπει να υπερβαίνει τα 1000m.
1.2. Η θερμοκρασία του ψυκτικού μέσου που εισέρχεται στον κινητήρα δεν πρέπει να υπερβαίνει τους 40℃.
1.3. Ο κινητήρας είναι σε σύστημα συνεχούς λειτουργίας (S1).
1.4. Το κύκλωμα οπλισμού του κινητήρα και η διέγερση τροφοδοτούνται από τη στατική παροχή ρεύματος και μπορούν επίσης να τροφοδοτηθούν από ένα σετ γεννήτριας συνεχούς ρεύματος.
1.5. Για τον κινητήρα με αεραγωγό και ψύξη, ο όγκος αέρα και η πίεση αέρα θα πρέπει να πληρούν τις απαιτήσεις στον ακόλουθο πίνακα και η είσοδος αέρα είναι στο κάλυμμα του άκρου στην πλευρά μη μεταγωγέα του κινητήρα.
Μέγεθος πλαισίου Όγκος αέρα (m3/h) Στατική πίεση (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. Η κλάση μόνωσης του κινητήρα είναι κλάση F.
3. Η ονομαστική τάση του οπλισμού του κινητήρα είναι 440V και 400V, 220V ή άλλες τάσεις μπορούν επίσης να προκύψουν σύμφωνα με τις απαιτήσεις του χρήστη: η χαμηλή τάση οπλισμού είναι ρύθμιση ταχύτητας σταθερής ροπής, υπό την προϋπόθεση του συνεχούς ρεύματος οπλισμού, η ελάχιστη ταχύτητα του κινητήρα μπορεί να φτάσει τα 20r/mm, η ονομαστική ροπή μπορεί ακόμα να διατηρηθεί αυτή τη στιγμή και η ταχύτητα είναι σταθερή.
4. Η ονομαστική τάση διέγερσης του κινητήρα είναι 180V και άλλες τάσεις διέγερσης μπορούν επίσης να προκύψουν. Για να εξασφαλιστεί αξιόπιστη μόνωση του συστήματος διέγερσης, κατά την αποσύνδεση του κυκλώματος διέγερσης, μια αντίσταση απελευθέρωσης θα πρέπει να συνδεθεί παράλληλα και στα δύο άκρα της περιέλιξης διέγερσης για να αποτραπεί η αυτοεπαγόμενη δυναμική. Όταν η τάση διέγερσης είναι 180-220V, η τιμή της είναι περίπου 7 φορές την τιμή ψυχρής αντίστασης της περιέλιξης διέγερσης. Εάν η τάση διέγερσης είναι 320 ~ 370V, η τιμή της είναι περίπου 5 φορές.
5. Η τιμή απόδοσης στο φύλλο τεχνικών δεδομένων είναι η απόδοση στην ονομαστική ισχύ, την ονομαστική τάση και την ονομαστική ταχύτητα, περιλαμβάνει την απώλεια διέγερσης, αλλά δεν περιλαμβάνει την ισχύ που απαιτείται από τη συσκευή αερισμού.
6. Ο κινητήρας ZSN4-225 δεν διαθέτει περιελίξεις αντιστάθμισης, αλλά διαθέτει περιελίξεις σειράς διέγερσης.
7. Ο κινητήρας είναι εφοδιασμένος με έναν ακροδέκτη με σήμα γείωσης.
8. Η απόδοση αυτής της σειράς κινητήρων συμμορφώνεται με τις απαιτήσεις των εθνικών προτύπων GB755-87; JB6316-92; IEC34-1.

Ονομαστική ισχύς: 40kw - 355KW
Ονομαστική τάση: Κανονική 220V, 400V, 440V, 660V
Ταχύτητα: 750RPM/1000RPM/1500RPM
Κλάση προστασίας: IP21S
Μέθοδος ψύξης: IC01/IC06/IC17/IC37
Κλάση μόνωσης: F
