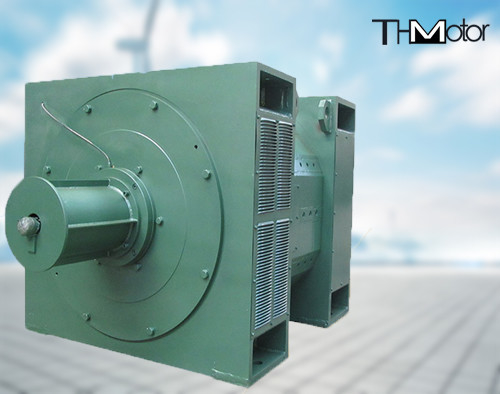

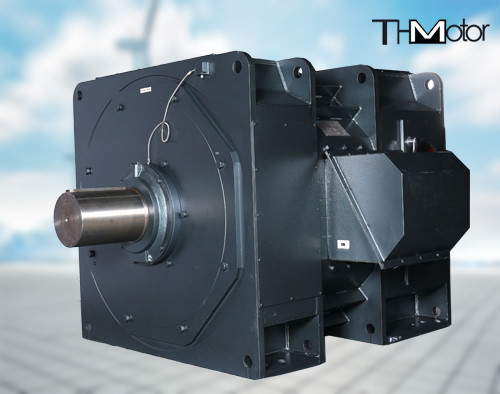

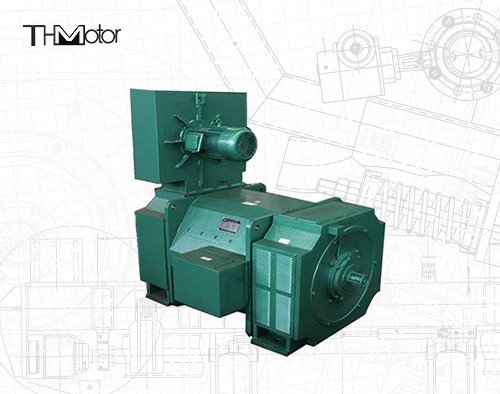

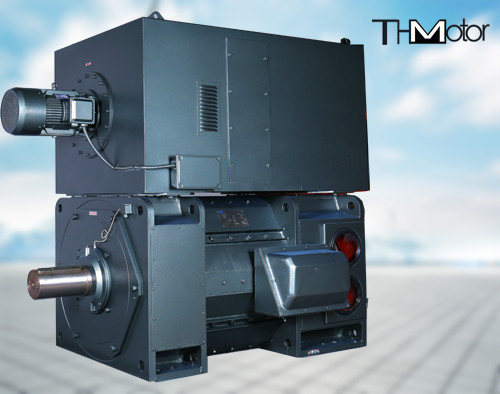

Η σειρά Z μεσαίας υψηλής τάσης κινητήρας συνεχούς ρεύματος 1600KW IP23 IP44



Ι. Σύνοψη
Το πλαίσιο αυτής της σειράς κινητήρων έχει έξι κεντρικά ύψη, που κυμαίνονται από 315 έως 560 mm.
Η παράσταση,περιγραφή των διαστάσεων εγκατάστασης και των τεχνικών απαιτήσεων αυτής της σειράς κινητήρων σύμφωνα με τα εθνικά πρότυπα (GB) και τα πρότυπα της Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC).

2. Όροι χρήσης
1Η σειρά αυτή κινητήρων μπορεί να εγκατασταθεί σε καταστάσεις με σχετικά σκληρές περιβαλλοντικές συνθήκες.Αλλά η σωστή μέθοδος ψύξης και το επίπεδο προστασίας πρέπει να επιλεγεί για να κρατήσει το εσωτερικό του κινητήρα καθαρό.
2Ο αέρας ψύξης αυτής της σειράς κινητήρων δεν πρέπει να περιέχει οξέα, αλκαλικά και άλλα αέρια που μπορεί να βλάψουν την μόνωση και τις επιδόσεις μεταγωγής του κινητήρα.

3Εάν η σειρά αυτή κινητήρων χρησιμοποιείται σε ξηρά πλοία και σε υγρές τροπικές περιοχές, και εάν υπάρχει αλμυρή ομίχλη και υγρασία στο εργασιακό περιβάλλον, πρέπει να γίνει χωριστή συμφωνία.

4Η ονομαστική ισχύς αυτής της σειράς κινητήρων αναφέρεται στην προϋπόθεση ότι το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα και η υγρασία του αέρα δεν υπερβαίνει τους 40 °C.

5Η τροφοδοσία ισχύος αυτής της σειράς κινητήρων υιοθετεί στατική τροφοδοσία τροφοδοσίας ευθυγραμμιστή ή τροφοδοσία τροφοδοσίας γεννήτριας συνεχούς ρεύματος.

6Όταν ο κινητήρας τροφοδοτείται από τροφοδοσία στατικού ευθυγραμμιστή, ο αριθμός παλμών του ευθυγραμμιστή δεν πρέπει να είναι μικρότερος από 6,και ο συντελεστής κύματος κορυφής της τροφοδοσίας δεν πρέπει να υπερβαίνει το 10% κάτω από τη ονομαστική ταχύτητα βάσης, ονομαστική τάση και ονομαστικό ρεύμα φορτίου.
Απόδοση προϊόντος
1Η ονομαστική ισχύς αυτής της σειράς κινητήρων είναι συνεχής λειτουργία (S1).
2Υπάρχουν πέντε τυποποιημένες ονομαστικές τάσεις αυτής της σειράς κινητήρων: 220V, 330V, 440V, 550V, 660V και μπορούν επίσης να προκύψουν άλλες τάσεις, οι οποίες πρέπει να διαπραγματευτούνται κατά την παραγγελία.
3Ο βασικός τρόπος διέγερσης αυτής της σειράς κινητήρων είναι η χωριστή διέγερση.Όταν οι δύο ομάδες συνδέονται σε σειρά, η τάση διέγερσης είναι 220V, και όταν συνδέονται παράλληλα, η τάση διέγερσης είναι 110V. Άλλα επίπεδα τάσης διέγερσης μπορούν να παραγγελθούν κατά την παραγγελία.
Η σειρά αυτή κινητήρων επιτρέπει την αναγκαστική διέγερση και η τάση αναγκαστικής διέγερσης δεν πρέπει να υπερβαίνει τους 500V.το ρεύμα διέγερσης μπορεί να υπερβαίνει ελαφρώς το ονομαστικό ρεύμα διέγερσης στιγμιαία, αλλά αφού το ρεύμα διέγερσης σταθεροποιηθεί, δεν πρέπει να υπερβαίνει.



Μηχανή μεσαίου συνεχούς ρεύματος σειράς Z
Δυναμικότητα ονομαστικής ισχύος 55 kW - 1600 kW
Διάταξη:
Ταχύτητα: 320RPM/410RPM/620RPM/1200RPM
Τάξη προστασίας: IP23/IP44
Τάξη μόνωσης: F
Σύστημα εργασίας: S1
Τύπος συσκευασίας: κλωστοειδές κουτί/ξύλινο κουτί για απολύμανση στο εξωτερικό
