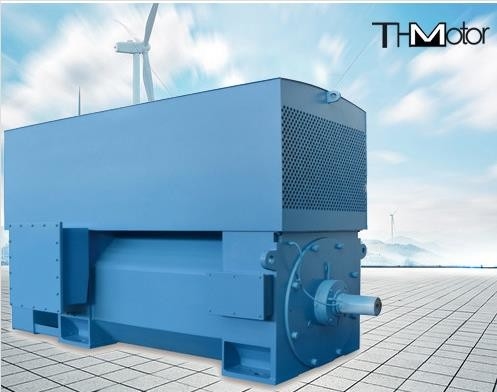

400 στις ηλεκτρικές μηχανές επαγωγής μηχανών εναλλασσόμενου ρεύματος υψηλής τάσης 6000kw IP23

IP23 IP54 IP55 Ηλεκτρικοί κινητήρες AC υψηλής τάσης επαγωγής για έλαση χάλυβα

Επισκόπηση προϊόντος

Υ. Ο βαθμός ισχύος, η ηλεκτρική απόδοση, η διάσταση εγκατάστασης και η ανοχή των τριφασικών ασύγχρονων κινητήρων μεσαίου μεγέθους υψηλής τάσης των σειρών YKS και YKK (αριθ. πλαισίου 355-630) συμμορφώνονται με το εθνικό πρότυπο gb755 περιστρεφόμενου κινητήρα. Διεθνές Πρότυπο Ηλεκτροτεχνικής Επιτροπής iec34-1 περιστρεφόμενου κινητήρα βαθμολογίας και απόδοσης, και τα πρότυπα βιομηχανίας μηχανημάτων jb/t7593, jb/t10315.1, jb/t10315.2, κ.λπ.

Σύμφωνα με τα gb4942.1 και iec34-5, ο βαθμός προστασίας του περιβλήματος αυτής της σειράς κινητήρων περιλαμβάνει IP23, ipw24, IP44 και IP54 αντίστοιχα, ο κινητήρας IP23 μπορεί να μετατραπεί σε IP44 (αερισμός σωλήνων) σύμφωνα με τις απαιτήσεις του χρήστη Εάν οι χρήστες χρειάζονται άλλους βαθμούς προστασίας, μπορούν να παρέχονται χωριστά

Οι μέθοδοι ψύξης αυτής της σειράς κινητήρων είναι ic01, ic611 και ic81w σύμφωνα με τις μεθόδους ψύξης gb/t1993 και iec34-6 για περιστρεφόμενες ηλεκτρικές μηχανές Εάν οι χρήστες χρειάζονται άλλες μεθόδους ψύξης, μπορούν να παρέχονται ξεχωριστά

Η δομή και ο τύπος εγκατάστασης αυτής της σειράς κινητήρων είναι IMB3 (οριζόντια με πόδια), που συμμορφώνεται με τα gb997 και iec34-7 < δομή κινητήρα και κωδικός τύπου εγκατάστασης >

1, Περιγραφή οργανισμού

Η βάση του κινητήρα συγκολλάται με χαλύβδινη πλάκα και υιοθετεί τη συνολική δομή τετράγωνου κιβωτίου, η οποία έχει τα χαρακτηριστικά του μικρού βάρους και της ισχυρής ακαμψίας. .Ολόκληρος ο στάτορας υιοθετεί τη διαδικασία εμποτισμού υπό πίεση κενού χωρίς διαλύτη (VPI), έτσι ώστε ο στάτορας να γίνει ένα συμπαγές σύνολο με καλή ηλεκτρική απόδοση και απόδοση ανθεκτική στην υγρασία

Υπάρχουν δύο τύποι ρότορες: χυτό αλουμίνιο και χάλκινη ταινία.Ο ρότορας από χυτό αλουμίνιο είναι χυτός από καθαρό αλουμίνιο.Ο ρότορας της λωρίδας χαλκού σφηνώνεται στην αυλάκωση με χάλκινη λωρίδα και η χάλκινη λωρίδα και το άκρο

Ο δακτύλιος υιοθετεί αξιόπιστη διαδικασία συγκόλλησης

Το ρουλεμάν κινητήρα μπορεί να είναι ρουλεμάν κύλισης ή συρόμενο και ο βαθμός προστασίας του ρουλεμάν πρέπει να σχεδιάζεται σύμφωνα με το IP54, εάν είναι ρουλεμάν κύλισης, λιπαίνεται με γράσο και είναι εξοπλισμένο με συσκευές λίπανσης και αποστράγγισης λαδιού, οι οποίες μπορούν να ανεφοδιαστούν χωρίς διακοπή της μηχανή Σε περίπτωση συρόμενου ρουλεμάν, το σύστημα τροφοδοσίας λαδιού παρέχεται γενικά από τον χρήστη και η απόδοση του κινητήρα είναι ελαφρώς χαμηλότερη από αυτή στο φύλλο τεχνικών δεδομένων σύμφωνα με τα σχετικά πρότυπα. Το κύριο κουτί εξόδου είναι σχεδιασμένο σύμφωνα με το γερμανικό πρότυπο DIN και ο βαθμός προστασίας είναι IP54.Τοποθετείται γενικά στη δεξιά πλευρά του κινητήρα (όπως φαίνεται από το άκρο της επέκτασης άξονα) Σύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να εγκατασταθεί και στα αριστερά.Η οπή εξόδου του κιβωτίου εμφάνισης μπορεί να αλλάξει σε τέσσερις κατευθύνσεις: πάνω, κάτω, αριστερά και δεξιά Υπάρχει μια ξεχωριστή συσκευή γείωσης στο κύριο κουτί εξόδου

Ο κινητήρας είναι γενικά προέκταση ενός άξονα και το κλειδί επέκτασης άξονα είναι επίπεδο κλειδί, το οποίο μπορεί επίσης να μετατραπεί σε προέκταση διπλού άξονα όπως απαιτείται από τον χρήστη

Εάν οι χρήστες χρειάζονται, μπορούν να εγκαταστήσουν στοιχεία μέτρησης θερμοκρασίας περιέλιξης στάτορα και ρουλεμάν, καθώς και θερμαντήρες χώρου με προστασία από την υγρασία για διακοπή λειτουργίας

Προδιαγραφές προϊόντος
