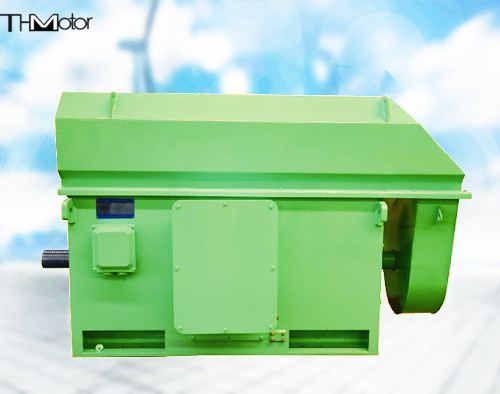

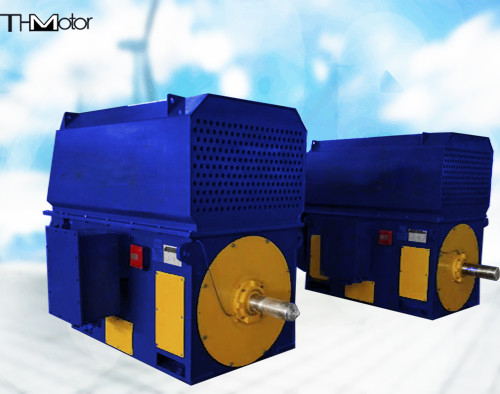

Αβούρτσιστη σύγχρονη μηχανή 10 KV IEC ΜΒ μεγάλων κλιμάκων 300r/Min TMW

Αβούρτσιστη σύγχρονη μηχανή TMW 500-36/2600 10KV

Οι σειρές TDMK (TMW) μεγάλης κλίμακας τριφασικών σύγχρονων μηχανών εναλλασσόμενου ρεύματος για τους μύλους μεταλλείας συμμορφώνονται με τα εθνικά πρότυπα όπως jb/t1473-2000 «τεχνικοί όροι για τις μεγάλης κλίμακας τριφασικές σύγχρονες μηχανές εναλλασσόμενου ρεύματος για τους μύλους μεταλλείας». Αυτή η σειρά μηχανών υιοθετεί μια ενωμένη στενά πιάτο δομή χάλυβα, και ο τρόπος εξαερισμού είναι ανοικτός φυσικός εξαερισμός, και μπορεί επίσης να γίνει σε έναν πλήρως εσωκλειόμενο τρόπο εξαερισμού αγωγών. Η μηχανή και ο μύλος συνδέονται με μια σύζευξη, η οποία αντέχει μόνο τη ροπή, τη μη αξονική δύναμη και την ακτινωτή δύναμη. Συστήνεται να χρησιμοποιηθεί μια πνευματική σύζευξη συμπλεκτών, η οποία είναι συμβάλλουσα στην έναρξη με τα μεγάλα φορτία. Η συμπεριφορά ολίσθησης τύπων καθισμάτων υιοθετεί γενικά τη δομή δαχτυλιδιών πετρελαίου ή τη σύνθετη δομή λίπανσης (με το λεπτό σταθμό πετρελαίου), ανάλογα με τη συγκεκριμένα δομή και το φορτίο. Το ρουλεμάν τύπων καθισμάτων εγκαθίσταται στο πιάτο βάσεων με ένα μονώνοντας υποστηρίζοντας πιάτο στη μέση για να αποτρέψει την παραγωγή του ρεύματος άξονων.
Αυτή η σειρά προϊόντων χρησιμοποιείται ευρέως στη μετάδοση των μύλων σφαιρών ορυχείων, των μύλων ράβδων, των μύλων άνθρακα, κ.λπ.

Χαρακτηριστικά γνωρίσματα μηχανών σειράς TDMK500-36/2600 10KV TDMK (TMW)
Η μηχανή είναι οριζόντια.
Η κυλινδρική επέκταση άξονων, άλλες μορφές σχεδίου (χωρίς κλειδί) είναι προαιρετική.
Βάση συγκόλλησης πιάτων, προαιρετική βάση τύπων παραθύρων.
Υιοθετήστε τη συμπεριφορά ολίσθησης (τύπος κάλυψης τελών ή τύπος καθισμάτων), σύνθετη λίπανση (ή σύνθετη κορυφή πετρελαίου λίπανσης + υψηλής πίεσης).
Το δαχτυλίδι ολίσθησης βρίσκεται έξω από το ρουλεμάν στο τέλος επέκτασης μη-άξονων, και υπάρχει μια θέση εγκαταστάσεων κωδικοποιητών στο τέλος του περιστρεφόμενου άξονα. Η κάλυψη δαχτυλιδιών ολίσθησης καθορίζεται στην κάλυψη τελών.
Αντιμετωπισμένο από το τέλος επέκτασης άξονων, το κύριο κιβώτιο συνδέσεων, το μετρώντας κιβώτιο συνδέσεων, και η καλωδίωση θερμαστρών βρίσκονται στη δεξιά πλευρά της βάσης μηχανών (ή τη αριστερή πλευρά σύμφωνα με τις απαιτήσεις χρηστών).
Ένα δοχείο ψύξης αέρας-νερού με έναν ανεμιστήρα εγκαθίσταται στην κορυφή (ή την πλευρά) του τύπου κουτιού πλαισίου.
Με να τοποθετήσει το κατώτατο πιάτο και τα μπουλόνια αγκύρων, προαιρετικά με να τοποθετήσει το κατώτατο πιάτο και τα μπουλόνια αγκύρων, η σύμβαση διαταγής χρειάζεται τις ειδικές οδηγίες.
