TMW αβούρτσιστη μεγάλη κλίμακα 300r/Min 10 KV IEC ΜΒ μηχανών εναλλασσόμενου ρεύματος σύγχρονη

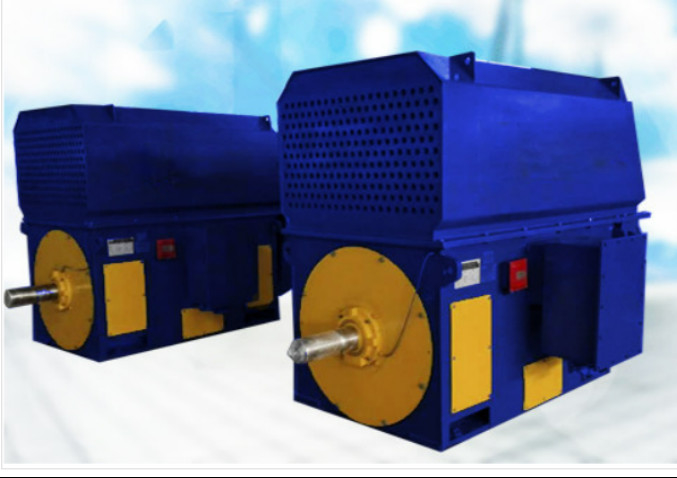

TMW 500-36/2600 10KV Brushless Synchronous Motor

Οι σύγχρονοι τριφασικοί κινητήρες εναλλασσόμενου ρεύματος μεγάλης κλίμακας της σειράς TDMK (TMW) για εξόρυξη συμμορφώνονται με εθνικά πρότυπα όπως το JB/T1473-2000 "Τεχνικές συνθήκες για σύγχρονους τριφασικούς κινητήρες εναλλασσόμενου ρεύματος μεγάλης κλίμακας για εξόρυξη". Αυτή η σειρά κινητήρων υιοθετεί συγκολλημένη δομή από χαλύβδινη πλάκα και η μέθοδος αερισμού είναι ανοιχτός φυσικός αερισμός, και μπορεί επίσης να κατασκευαστεί σε πλήρως κλειστή μέθοδο αερισμού αεραγωγού. Ο κινητήρας και ο μύλος συνδέονται με έναν σύνδεσμο και ο σύνδεσμος φέρει μόνο ροπή, όχι αξονικές και ακτινικές δυνάμεις. Συνιστάται η χρήση ενός συνδέσμου πνευματικού συμπλέκτη, ο οποίος είναι καλός για εκκίνηση υπό μεγάλο φορτίο. Τα έδρανα ολίσθησης βάσης υιοθετούν γενικά μια δομή δακτυλίου λαδιού ή μια σύνθετη δομή λίπανσης (σταθμός λεπτού λαδιού), ανάλογα με τη συγκεκριμένη δομή και το φορτίο. Το έδρανο καθίσματος είναι εγκατεστημένο στην πλάκα βάσης με μια μονωτική πλάκα στήριξης στη μέση για να αποτρέπεται η δημιουργία ρεύματος άξονα.
Αυτή η σειρά προϊόντων χρησιμοποιείται ευρέως στη μετάδοση μύλων σφαιρών ορυχείων, μύλων ράβδων, μύλων άνθρακα κ.λπ.

Χαρακτηριστικά κινητήρα TDMK(TMW) σειράς TDMK500-36/2600 10KV
Ο κινητήρας είναι οριζόντιος.
Κυλινδρική προέκταση άξονα, άλλες μορφές σχεδίασης (χωρίς κλειδί) είναι προαιρετικές.
Βάση συγκόλλησης πλάκας, προαιρετική βάση τύπου κουτιού.
Υιοθετήστε έδρανο ολίσθησης (τύπου τελικού καλύμματος ή τύπου καθίσματος), σύνθετη λίπανση (ή σύνθετη λίπανση + κορυφή λαδιού υψηλής πίεσης).
Ο δακτύλιος ολίσθησης βρίσκεται έξω από το έδρανο στο μη-άξονα προέκτασης και υπάρχει μια θέση εγκατάστασης κωδικοποιητή στο άκρο του περιστρεφόμενου άξονα. Το κάλυμμα του δακτυλίου ολίσθησης είναι στερεωμένο στο τελικό κάλυμμα.
Όταν το βλέπουμε από το άκρο προέκτασης του άξονα, το κύριο κουτί διακλάδωσης, το κουτί διακλάδωσης μέτρησης και η καλωδίωση του θερμαντήρα βρίσκονται στη δεξιά πλευρά της βάσης της μηχανής (ή στην αριστερή πλευρά σύμφωνα με τις απαιτήσεις του χρήστη).
Ένας ψύκτης αέρα-νερού με ανεμιστήρα ψύξης είναι εγκατεστημένος στην κορυφή (ή στην πλευρά) του πλαισίου τύπου κουτιού.
Με πλάκα τοποθέτησης βάσης και μπουλόνια αγκύρωσης, προαιρετικά με πλάκα τοποθέτησης βάσης και μπουλόνια αγκύρωσης, η σύμβαση παραγγελίας χρειάζεται ειδικές οδηγίες.
